5 - Introducción a la Protoboard y sus Componentes

¡Saludos a todos los intrépidos creadores de POWAR STEAM! En esta nueva entrega de nuestros tutoriales, nos sumergiremos en el fascinante mundo de la protoboard. ¿Qué es una protoboard? ¿Cómo podemos utilizarla para conectar nuestros componentes electrónicos de manera segura y sencilla? ¡Acompáñanos mientras exploramos estos temas en detalle!

Descripción de la Protoboard y sus Zonas

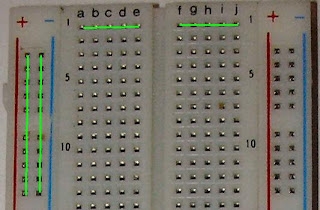

La protoboard, también conocida como placa de pruebas, es una herramienta esencial en el mundo de la electrónica. Es una placa rectangular con una matriz de orificios interconectados. Estos orificios están organizados en filas y columnas, y cada uno de ellos está conectado eléctricamente a otros orificios de la misma fila o columna.

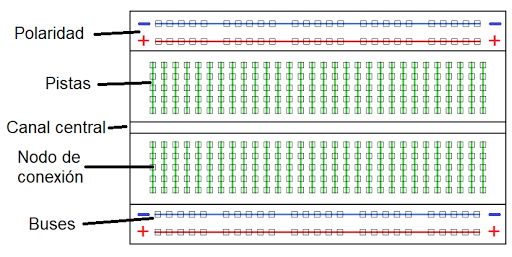

La protoboard está dividida en dos zonas principales: la zona de conexiones y la zona de alimentación. La zona de conexiones es donde colocamos y conectamos nuestros componentes electrónicos. Cada fila horizontal en esta zona está conectada de manera interna, lo que significa que si colocamos un componente en la misma fila, se establecerá automáticamente una conexión eléctrica entre ellos.

La zona de alimentación se encuentra a lo largo de los bordes de la protoboard. En esta zona, encontraremos líneas de alimentación positiva (+) y negativa (-), generalmente representadas por los colores rojo y azul respectivamente. Estas líneas nos permiten suministrar energía a nuestros componentes y conectarlos a una fuente de alimentación.

Conexión de Componentes en la Protoboard

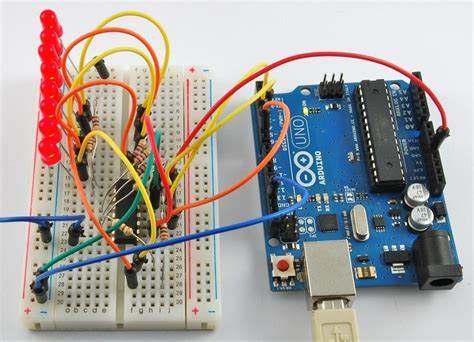

La protoboard es una herramienta increíblemente versátil que nos permite conectar nuestros componentes electrónicos de forma rápida y segura. Para ello, sigamos estos sencillos pasos:

1. Identifica los componentes electrónicos que deseas conectar y familiarízate con sus pines y conexiones.

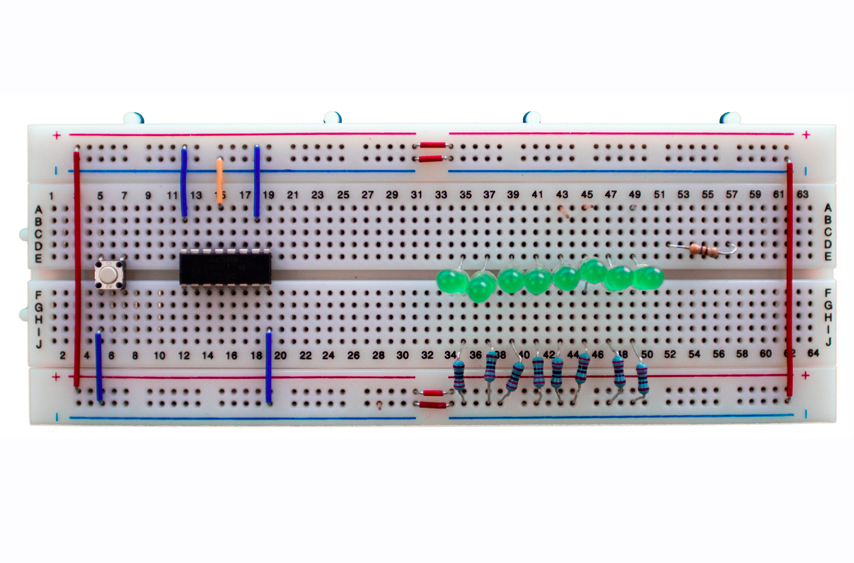

2. Coloca los componentes en la zona de conexiones de la protoboard. Asegúrate de que los pines de cada componente estén correctamente alineados con los orificios correspondientes en la protoboard.

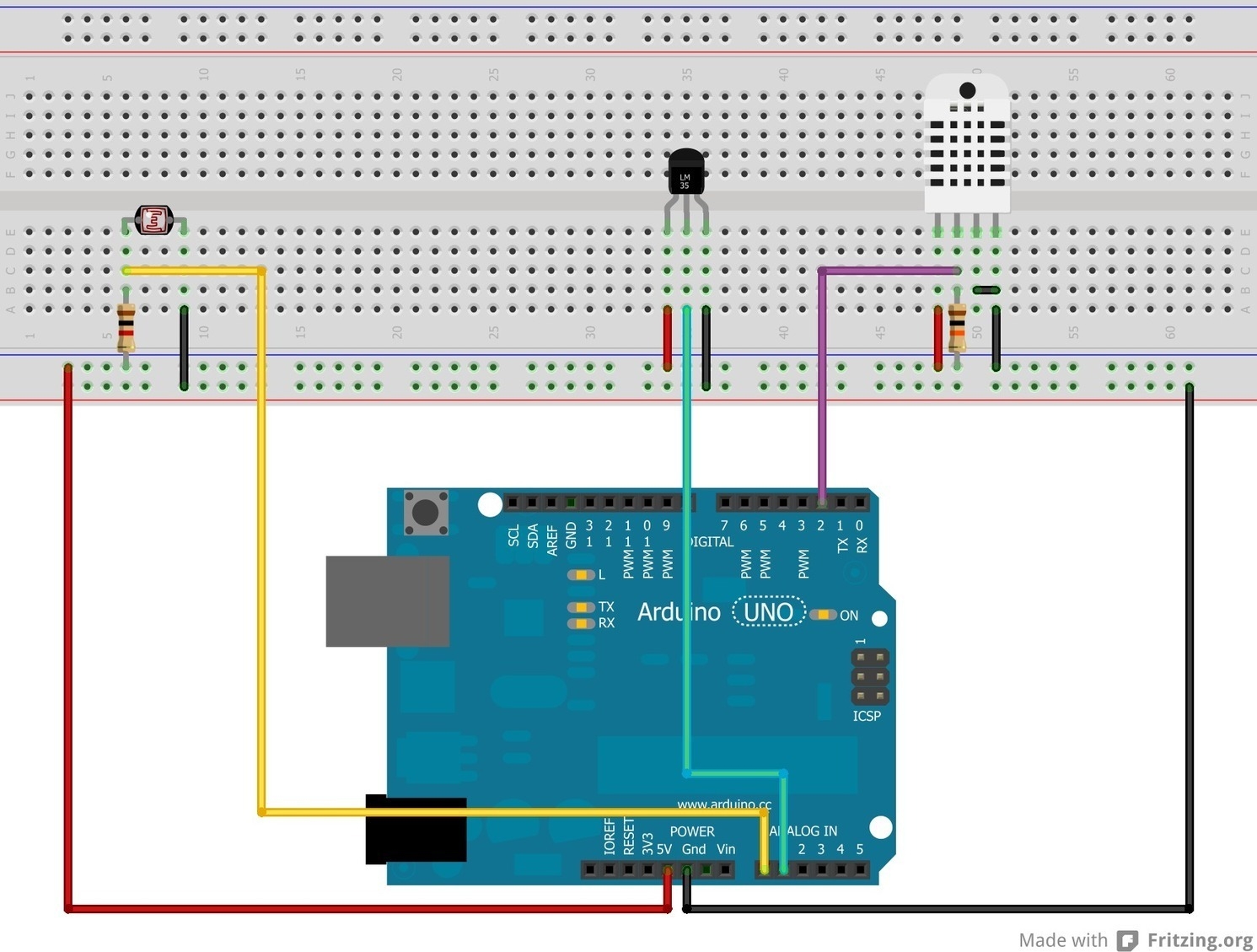

3. Utiliza cables de puente o jumpers para establecer las conexiones necesarias entre los componentes. Inserta un extremo del cable en el orificio de un pin del componente y el otro extremo en el orificio de otro pin o línea de conexión que deseas conectar.

4. Utiliza las líneas de alimentación de la zona de alimentación para suministrar energía a tus componentes. Conecta el pin positivo (+) del componente a la línea de alimentación positiva y el pin negativo (-) a la línea de alimentación negativa.

Recuerda que es importante tener cuidado al manipular los componentes electrónicos y al realizar las conexiones en la protoboard. Asegúrate de que los pines estén bien insertados y de no realizar conexiones incorrectas que puedan dañar los componentes o el circuito en general.

¡Y eso es todo! Ahora estás listo para utilizar la protoboard y conectar tus componentes electrónicos de manera segura y sencilla. En futuros tutoriales, exploraremos proyectos emocionantes donde aplicaremos estos conocimientos en el mundo real.

Espero que este artículo haya sido útil y te haya brindado una comprensión más completa del capítulo 6 de nuestros tutoriales. Si tienes alguna pregunta o necesitas más información, no dudes en hacerlo saber.

¡Sigue explorando y disfrutando del maravilloso mundo de la electrónica y la tecnología con POWAR STEAM!
